1、主机侧接线：将两根电缆穿过工业门控制盒主机上的防水连接器孔，并将其连接到主机中接线端子的相应位置； 将黄色和绿色的两色电线连接到接地标记； 电缆的另一端穿过控制箱上的防水连接器，然后连接至电气控制板的相应端子。
注意：
（1）用螺丝刀拧紧端子螺丝后，轻轻拉动连接的电线末端，以确保电线末端连接牢固可靠。
（2）接线完成后，必须拧紧防水连接器以使电线完全拧紧。

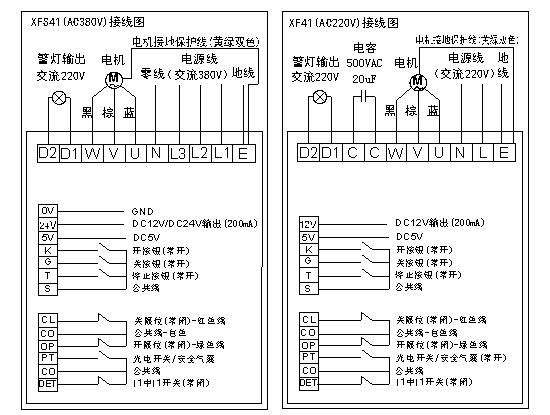

2、工业门控制箱侧面的接线：下图左侧是三相（380V）电控箱的接线图； 右侧是单相（220V）电控箱的接线图。 接线时，必须注意区分使用的开门器是单相（220V）电动机还是三相（380V）电动机。
（1）使用三相（380V）电动机时，将电源线连接至控制箱的L1，L2，L3，并将中性接地线连接至E。如果控制箱中的LED2指示灯持续闪烁，则 此时电源的相序不正确，请更改L1，L2和L3的位置，直到LED2指示灯不闪烁。
（2）使用单相AC220V电动机时，将电源线连接至控制盒：火线连接至L，零线连接至N，地线连接至E。
（3）将主机的蓝色，棕色和黑色电线连接到U，V和W，并将黄色和绿色电线连接到E。
警告：
在上述和以下的接线过程中，请确保断开电源线的前端，以防止电击！
（4）外部设备
a. 光电开关的接线：信号线连接到PT和CO（工厂处于N0状态，可以通过拨码开关选择NC状态），电源连接到“ 24V”和“ 0V“;
b. 安全气囊开关连接到PT和CO（工厂处于N0状态，可以通过DIP开关选择NC状态）；
c. 小门开关线连接到“ DET”和“ CO”（状态为NC），连接小门开关时，请拔下“ DET”和“ CO”之间的短线；
d. AC220警示灯可以连接到D1和D2；
e. 三个外部按钮（状态为NO）连接到K，G，T，S，K连接到打开，G连接到关闭，T连接到停止，S是公用线。
